CN7160 是一款 NFC 微控制器 (MCU)，支持所有符合 NFC Forum 的模式， 包括讀寫器模式、卡模擬模式和點對點模式。 CN7160 內置射頻前端同時支持無源負載調制和有源負載調制模式，可以在 移動或可穿戴產品中使用非常小的天線；內置 256K 字節 Flash 閃存，可減少主 機交互的需求并最大限度減小代碼大小，大大簡化了設計導入；內置高速 SPI 接口，兼容主流 MCU。

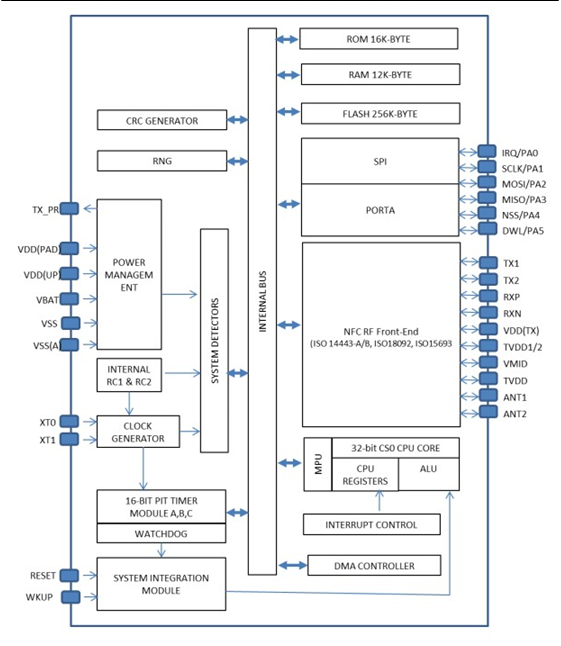

CN7160 芯片框圖
● 高速32位CS0 CPU內核
● 256K-byte用戶Flash空間
- 每頁256字節
- 可配置用于數據或程序區域
● 12K-byte用戶 RAM 空間
● 三個16位預分頻器的可編程定時器和看門狗定時器
● 40MHz內部振蕩器 RC1
● 370KHz內部振蕩器 RC2
● CPU時鐘分頻器(除以 1,2,4 或8)和可選時鐘源
● 符合NFCForum規范的NCI V2.2協議接口
● 從機模式下 SPI 速率高達 10Mbps
● 高射頻輸出功率(最大250mA)
● 支持高達848kbps的射頻數據速率
● 支持 NFCIP-1，NFCIP-2協議
● PICC模式支持(卡模擬):
- NFC ForumT4T(ISO14443A&B)模式
- T3T(JIS X6319-4Felica)模式
● 支持NFC Forum兼容的嵌入式T4T，用于NDEF短記錄
● PCD模式支持(讀寫器):
- ISO14443Type A和Type B
- ISO18092被動模式(JIS X6319-4 Felica)
- NFC T1T，T2T，T3T，T4T，T5T, Mifare(1K/4K)
● VCD模式支持(讀寫器):
- ISO15693/ICODE
● 主動和被動點對點模式:支持NFCIP-1的目標和啟動器模式
● 支持主動或被動負載調制
● 支持小型天線
● 根據外部場強動態負載調制幅度
● 低功耗卡檢測
● 讀寫器模式下的動態功率控制
● 符合EMV非接觸式規范
● 符合NFC Forum設備要求3.0規范
● 6個GPIO引腳，其中4個與SPI復用
● 內置電源管理單元(PMU)
● 低功耗模式(VBAT=3.6V):
- Hardpowerdown模式(典型值為10.5uA,最大16uA)
- Standby模式
增強射頻檢測(典型32uA,最大52uA)
低靈敏度射頻檢測(典型值為21uA,最大36uA)
- 使用低功耗卡檢測(LPCD)進行輪詢(典型值為100uA)
● 主機關閉時的自主模式
● IRQ 輸出:中斷主機MCU以獲得各種狀態
● 通過射頻場、內部定時器和主機接口自動喚醒
● 上電復位(POR)和軟件復位
● 128位唯一ID
● 使用27.12MHz射頻晶體
● 防篡改安全功能
● 具有固件升級功能的安全引導加載程序
● 真隨機數發生器(TRNG)
● 硬件 CRC
● GPIO專用電壓(1.8V或3.3V)電平
● 溫度范圍：-25至+85攝氏度
● 工作電壓(VBAT)：2.5V至5.5V
● NFC Forum Devices Requirements V3.0 specification
● ISO 14443
● ISO 15693
● ISO 18092(NFCIP-1)
● ISO 21481(NFCIP-2)
● EMV Contactless
● ETSI TS 102 622(HCI)
● 智能手機
● 平板電腦
● 可穿戴和手持設備
● 完整的開發環境
● 豐富的驅動庫
● 完善的應用解決方案
